YFB-U磁翻板液位计远传杆
-

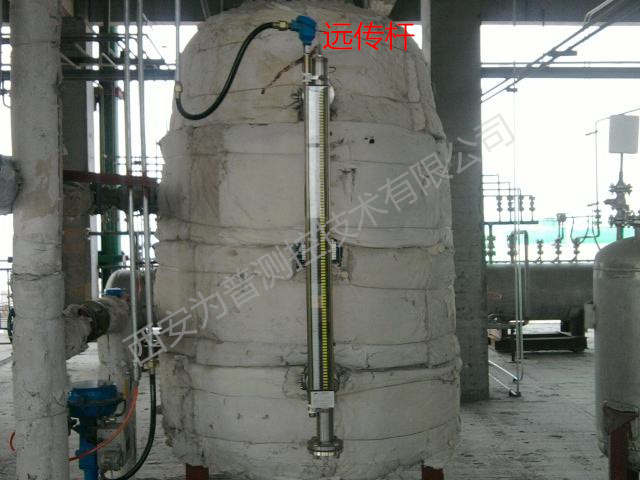

磁翻板液位计远传杆主要配合磁翻板液位计使用，远传变送器由液位传感器和转换模块组成，该变送器的传感器以捆绑的形式固定在磁性浮子液位计导管外侧，使其处于液位计同一磁耦系统中，当磁性浮子随液位上下移动时，对应液位位置的干簧芯片组受浮子内磁场的作用而动作，电阻阻值发生变化，通过转换模块将变化的电阻信号转换成二线制4～20mADC标准信号输出。
广泛应用于石油、化工、化肥、制药、电厂、造纸厂、冶炼厂、船舶和锅炉等行业。可应用于有腐蚀、有毒、易燃、易爆等场合的大型贮槽、球罐等容器。
产品特点
l 适合于磁性液位计，可集现场指示、远传输出和控制报警于一身。
l 测量范围大，不受储罐高度限制。
l 远传杆与被测介质完全隔离，因而密封好，可靠性高，使用安全。
l 结构简单，安装方便，维护费低。
l 可与任何磁性液位计配套使用，降低费用。
技术参数
l 适合于磁性液位计，可集现场指示、远传输出和控制报警于一身。
l 测量范围大，不受储罐高度限制。
l 远传杆与被测介质完全隔离，因而密封好，可靠性高，使用安全。
l 结构简单，安装方便，维护费低。
l 可与任何磁性液位计配套使用，降低费用。
技术参数
| 技术参数 | ||
| 量程（m） | 300mm——1600mm | |
| 输出信号（mA) | 4～20（1～5V）二线制 | |
| 0～10（0～5V）三线制 | ||
| 通讯方式 | Hart协议、RS485协议 | |
| 精度 | 0.2 | 0.25 |
| 非线性/迟滞性（%FS）/重复性 | ≤0.2 | ≤0.25 |
| 零点及灵敏度温度漂移(%FS/℃) | ≤0.01 | ≤0.02 |
| 长期稳定性(%FS/年） | ≤±0.1；≤±0.2 | |
| 工作电压（Vdc) | +12～+36（标定值为+24) | |
| 工作温度（℃） | -20～+85 | |
| 响应时间(1～90%)ms | ≤1 | |
| 壳体材料 | 304/316、其它 | |
| 防爆等级 | ExiaIICT6 | |
| 防护等级 | IP67 | |
| YFB-U- | YFB-U磁翻板远传杆 | ||||
| 测量范围 | |||||
| 代号 | 输出功能 | ||||
| Ａ | 4～20mA | ||||
| H | 4～20mA ，HART通讯协议 | ||||
| Ｗ | 4～20mA ，RS485通讯协议 | ||||
| 代号 | 精度等级 | ||||
| 1 | ±0.1% | ||||
| 2 | ±0.25% | ||||
| 代号 | 防爆形式 | ||||
| N | 无 | ||||
| I | 本安 | ||||
| d | 隔爆 | ||||
| YFB-U- | （） | H | 1 | d | （选型举例） |
