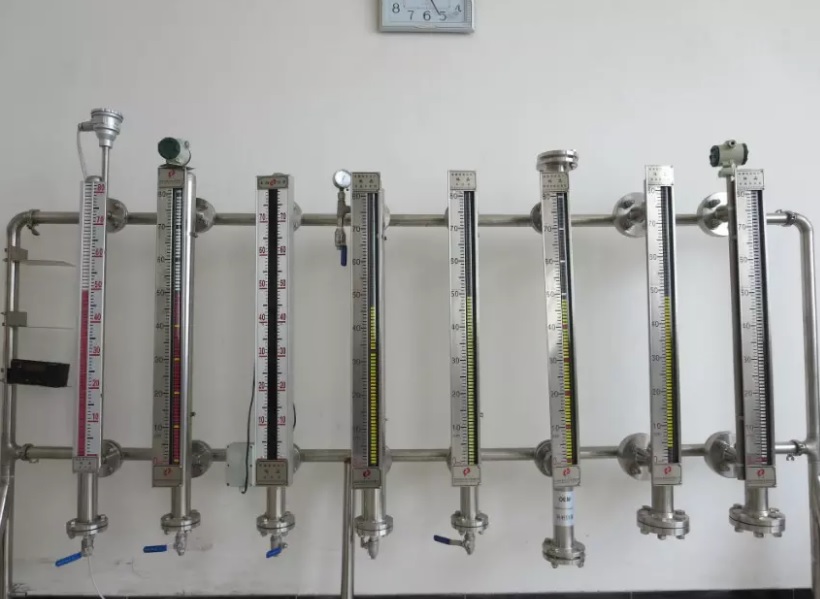

UHZ磁翻板液位计
-

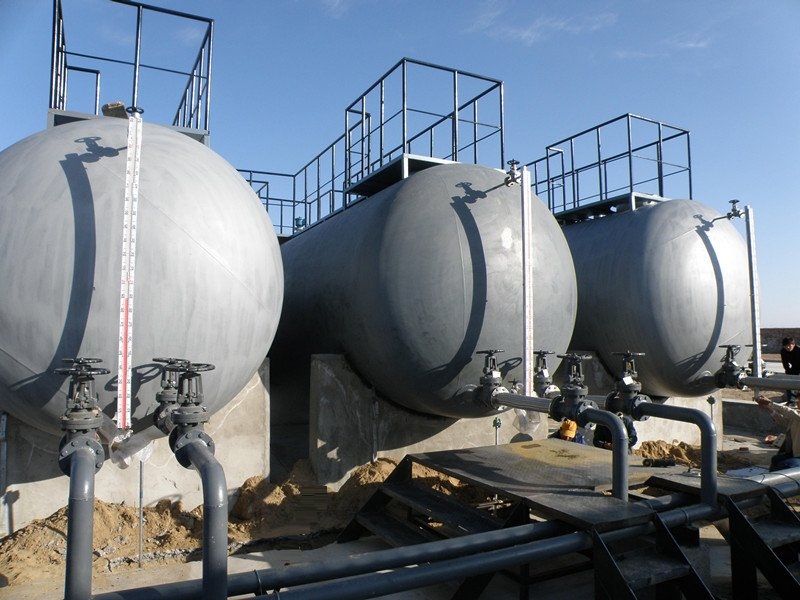

该系列磁翻板液位计可用来直接指示密封容器中的液位高度，具有结构简单，直观可靠，经久耐用等优点，广泛应用于石油、化工、化肥、制药、电厂、造纸厂、冶炼厂、船舶和锅炉等行业。可应用于有腐蚀、有毒、易燃、易爆等场合的大型贮槽、塔、槽、球罐等容器和锅炉设备的液位检测。
产品特点
n 结构简单、坚固牢靠、现场安装方便
n 既能现场显示，又能远距离传送液位信号
n 实现报警和自动控制
n 可将液位的变化转换成电流信号
n 使用极限开关来实现上下限的控制
n 具有耐压高温、泄漏点少、液位显示明显
n 可选不同接液材质，适用于大多数腐蚀性液体
n 翻板工作无需电源，也能显示液位变化和报警
n 独特的引导磁条，确保磁耦合系统工作的可靠性
n 一体化设计的指示器外壳，提高产品的密封性和使用寿命
技术参数
n 结构简单、坚固牢靠、现场安装方便
n 既能现场显示，又能远距离传送液位信号
n 实现报警和自动控制
n 可将液位的变化转换成电流信号
n 使用极限开关来实现上下限的控制
n 具有耐压高温、泄漏点少、液位显示明显
n 可选不同接液材质，适用于大多数腐蚀性液体
n 翻板工作无需电源，也能显示液位变化和报警
n 独特的引导磁条，确保磁耦合系统工作的可靠性
n 一体化设计的指示器外壳，提高产品的密封性和使用寿命
技术参数
| 基本型 | 测量范围 | 300mm~16000mm |
| 指示误差 | +10mm | |
| 法兰标准 | HG20594-97凸法兰 | |
| 介质温度 | ≤100℃；≤480℃（适用于直读基本型） | |
| 介质密度 | ≥0.45g/cm3 | |
| 界面密度差 | ≥0.15g/cm3 | |
| 接液材质 | 1Cr18Ni9Ti、304、316L、ABS、衬F46 | |
| 报警器 | 触点容量 | DC24V 0.3A |
| 输出形式 | 常开,常闭 | |
| 防爆标志 | dIICT4 | |
| 变送器（干簧管式） | 测量范围 | 300mm~6000mm |
| 精 度 | 1%+10mm | |
| 输出信号 | 4~20mADC （二线制） | |
| 负载电阻 | ≤600Ω | |
| 电源电压 | 24VDC | |
| 出 线 口 | M20x1.5 | |
| 防爆等级 | dIICT4 | |
| 防护等级 | IP65 |
| UHZ- | 磁性液位计 | |||||||||||
| 代码 | 结构形式 | |||||||||||
| A | 侧装式（标准型） | |||||||||||
| B | 顶装式 | |||||||||||
| 代码 | 结构形式 | |||||||||||

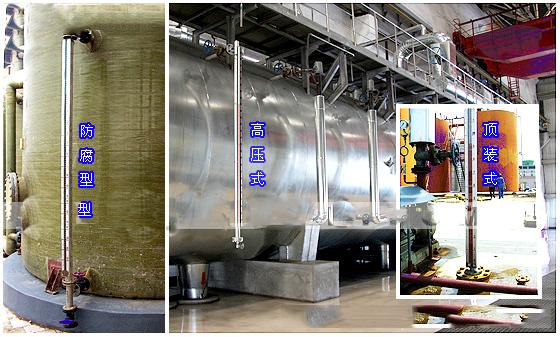

| 00 | 标准型 | 05 | 液化气型 | |||||||||
| 01 | 高压型（压力＞2.5mPa） | 06 | 食品型 | |||||||||
| 02 | 低温型 | 07 | 防腐性 | |||||||||
| 03 | 高温型（T＞150℃） | 08 | 内浮子侧装型 | |||||||||
| 04 | 夹套加热式 | |||||||||||
| 代码 | 输出 | |||||||||||
| N | 无输出 | |||||||||||
| P（X） | 继电器数量 | |||||||||||
| B | 4-20mA输出 | |||||||||||
| C | 4-20mA输出+两个继电器输出 | |||||||||||

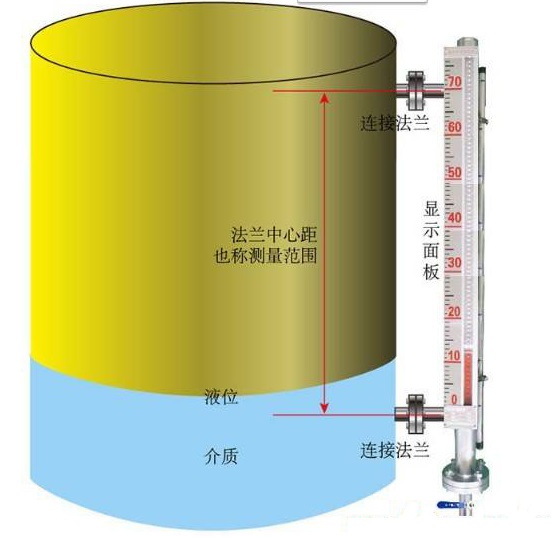

| 代码 | 测量范围（侧装式为两侧法兰中心距） | |||||||||||
| （）mm | ||||||||||||
| 代码 | 液位计材质 | |||||||||||
| S | 304不锈钢 | |||||||||||
| L | 316L | |||||||||||
| P | UPVC | |||||||||||
| A | ABS | |||||||||||
| T | 不锈钢内衬四氟 | |||||||||||
| 代码 | 测量密度 | |||||||||||
| （）单位g/cm³ | ||||||||||||
| 代码 | 法兰尺寸： | |||||||||||
| 1 | 标准型为GB DN25 PN1.6 | |||||||||||
| 2 | 其他（注明） | |||||||||||
| 代码 | 防爆形式 | |||||||||||
| N | 不防爆 | |||||||||||
| d | 隔离防爆 | |||||||||||
| i | 本安防爆 | |||||||||||
| 代码 | 排污阀 | |||||||||||
| Ｎ | 不带排污阀 | |||||||||||
| V | 带排污阀 | |||||||||||
| UHZ- | A | 00 | B | （2000） | S | （1） | 1 | N | Ｖ | 举例 | ||
