WPRD2608智能雷达物位计
-
非接触式雷达，无磨损，无污染；
几乎不受大气中水蒸气、温度和压力变化影响；
波长更短，对在倾斜的固体表面有更好的反射；
波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物；
相对于低频雷达物位计，测量盲区更小，对于小罐测量也会取得良好的效果；
高信噪比，即使在波动的情况下也能获得更优的性能；
高频率，是测量固体和低介电常数介质的最佳选择。
产品特点
n 多种专利天线，抗结露、结晶、挂料、粉尘。
n 26GHz的发射频率,波束角小,能量集中，具有更强抗干扰能力，测量精度高和稳定性好；
n 采用了先进的微处理器和独特的EchoDiscovery回波处理技术，适应复杂工况
技术参数
l 最大量程： 70m
l 测量精度： ±15mm
l 天线结构： 不锈钢316L喇叭/PTFE振子
l 过程连接：螺纹、法兰
l 过程温度： (-40～200) °C
l 过程压力： -0.1～4MPa
l 频率范围： 26GHz
l 防护等级：IP67
l 防爆等级：ExiaIIC T6
l 信号输出： (4～20)mA/HART（两线/四线）
l 电 源： 两线制（DC24V) 四线制（DC24V/AC220V)
l 天线材料： (1)不锈钢304 / 316L抛物面
(2)不锈钢304 / 316L喇叭加PTFE
n 多种专利天线，抗结露、结晶、挂料、粉尘。
n 26GHz的发射频率,波束角小,能量集中，具有更强抗干扰能力，测量精度高和稳定性好；
n 采用了先进的微处理器和独特的EchoDiscovery回波处理技术，适应复杂工况
技术参数
l 最大量程： 70m
l 测量精度： ±15mm
l 天线结构： 不锈钢316L喇叭/PTFE振子
l 过程连接：螺纹、法兰
l 过程温度： (-40～200) °C
l 过程压力： -0.1～4MPa
l 频率范围： 26GHz
l 防护等级：IP67
l 防爆等级：ExiaIIC T6
l 信号输出： (4～20)mA/HART（两线/四线）
l 电 源： 两线制（DC24V) 四线制（DC24V/AC220V)
l 天线材料： (1)不锈钢304 / 316L抛物面
(2)不锈钢304 / 316L喇叭加PTFE
| WPRD2608 | WPRD2608智能雷达物位计 | ||||||||||||||||||
| 防爆 | |||||||||||||||||||
| P | 标准型（非防爆） | ||||||||||||||||||
| I | 本安防爆型（ExiaII CT6） | ||||||||||||||||||
| D | 本安型+隔爆型（EXDiaIICT6） | ||||||||||||||||||

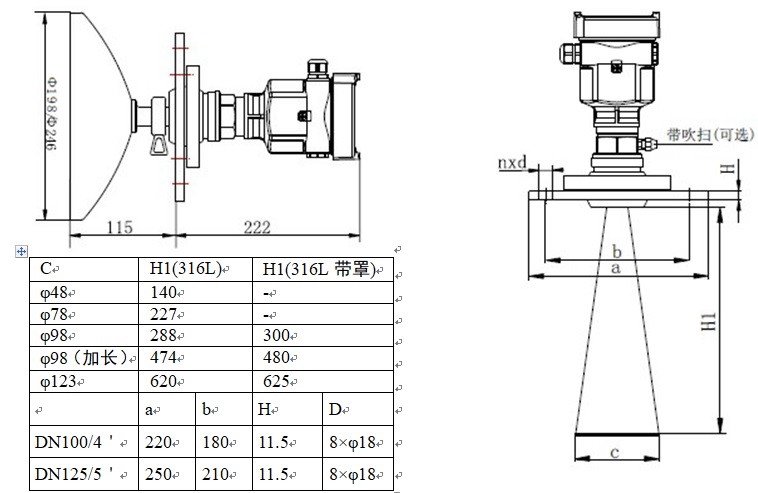

| 天线形式/材料/过程温度 | |||||||||||||||||||
| B | 喇叭天线Φ48mm/不锈钢316L | ||||||||||||||||||
| C | 喇叭天线Φ78mm/不锈钢316L | ||||||||||||||||||
| H | 喇叭天线Φ98mm/不锈钢316L | ||||||||||||||||||
| I | 喇叭天线Φ123mm/不锈钢316L | ||||||||||||||||||
| Q | 抛物面天线198mm/不锈钢316L | ||||||||||||||||||
| 过程连接 | |||||||||||||||||||
| G | 螺纹 G1½A | ||||||||||||||||||
| FA | 法兰DN50/PTFE | ||||||||||||||||||
| FX | 特殊定制 | ||||||||||||||||||
| 输出信号 | |||||||||||||||||||
| 1 | (4～20)mA/HART两线制 | ||||||||||||||||||
| 2 | (4～20)mA/HART两线/四线制 | ||||||||||||||||||
| 外壳/防护等级 | |||||||||||||||||||
| A | 铝/IP68 | ||||||||||||||||||
| B | 塑料/IP66 | ||||||||||||||||||
| C | 不锈钢316L/IP67 | ||||||||||||||||||
| 电缆进线 | |||||||||||||||||||
| M | M20*1.5 | ||||||||||||||||||
| N | 1/2NPT | ||||||||||||||||||
| WPRD2608 | P | B | G | 2 | A | M | X | ||||||||||||
