EYK403压力控制器
-
EYK403型数字压力变送控制器是一款集压力测量、显示、接点控制及变送输出于一体的智能化测控产品，具有RS485通讯接口。可用按键现场设定零点、满度值、接点压力、控制压力等多种参数，对现场压力、差压、液位进行精确测量和控制，并向其他设备提供标准模拟信号或提供接点控制信号的智能化多功能产品。

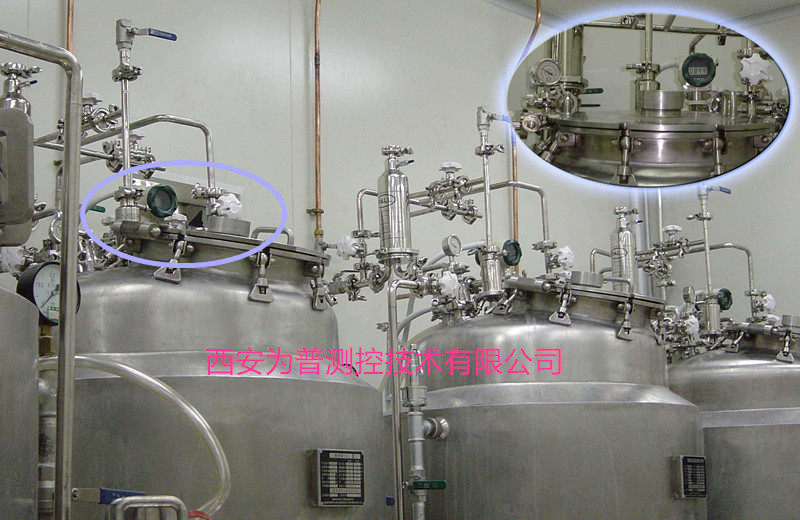

广泛应用于化工、机械、水文、电力等系统的气体、液体的压力控制和自动化系统中，外接中间继电器可以完成多种控制功能。
仪表特点：
两种供电方式，具有RS485 通讯接口；
采用压力传感器
调节无死区，零点至满量程设定点任意调整
比机械压力开关精度高，响应快开关信号可靠
具有双路继电器控制输出功能；
防爆ExiaIICT6；
技术参数：
两种供电方式，具有RS485 通讯接口；
采用压力传感器
调节无死区，零点至满量程设定点任意调整
比机械压力开关精度高，响应快开关信号可靠
具有双路继电器控制输出功能；
防爆ExiaIICT6；
技术参数：
| 量程 | KPa | 0～10、100……1000 | |
| MPa | 0～2、10……60 | ||
| 压力形式 | 表压、绝压 | ||
| 输出信号(mA) | 4～20，0～１0 | ||
| 数据传输协议 | RS232/485 | ||
| 显示方式 | 双排4位LED | ||
| 精度（%FS） | 0.1 | 0.25 | |
| 工作电压(VDC) | +12～+36(标定值为+24)或220VAc | ||
| 工作温度(℃) | -20～+80 | ||
| 寿命 | ＞lx10E8次压力循环(25℃) | ||
| 相对湿度(%RH) | ＜80 | ||
| 振动(Hz) | 0～300 | ||
| 加速度(m/s) | ≤3x9.81 | ||
| 冲击(m/s) | ≤10x9.81 | ||
| 测量介质 | 与316兼容的腐蚀性介质 | ||
| 膜片材料 | 316L不锈钢 | ||
| 壳体材料 | ICr18Ni9Ti | ||

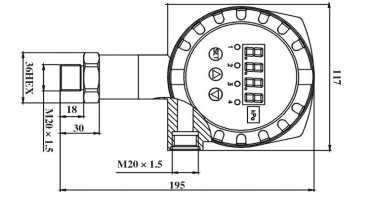

| 接口 | M20xl.5或用户自定 | ||
| 限位控制准确度(%Fs) | ≤±1 | ||
| 采样速率(次/秒) | 4 | ||
| 接点控制数 | 2～4 | ||
| 继电器负载能力 | 30VDC/5A或240VDC/3A | ||
| 继电器触点寿命(次) | ＞105 | ||
|
EYK403 |
EYK403型压力控制器 | |||||||||||||||
| 代号 | 压力类型 | |||||||||||||||
| A | 绝对压力 | |||||||||||||||
| G | 表压（相对于大气压测量） 可省略 | |||||||||||||||
| 代号 | 测量范围 | |||||||||||||||
| 1 | 0～10KPa | |||||||||||||||
| 2 | 0～35KPa | |||||||||||||||
| 4 | 0～250KPa | |||||||||||||||
| 5 | 0～1.0Mpa | |||||||||||||||
| 6 | 0～3.5Mpa | |||||||||||||||
| 7 | 0～10Mpa | |||||||||||||||
| 8 | 0～25Mpa | |||||||||||||||
| 9 | 0～100Mpa | |||||||||||||||
| 0 | 其他（需备注） | |||||||||||||||
| 代号 | 输出功能 | |||||||||||||||
| K1 | 4~20mA 及2路继电器开关量 | |||||||||||||||
| K2 | 4~20mA 及4路继电器开关量 | |||||||||||||||
| K3 | 4~20mA 及2路继电器开关量 RS485通讯接口 | |||||||||||||||
| K4 | 4~20mA 及4路继电器开关量 RS485通讯接口 | |||||||||||||||
| 代号 | 精度等级 | |||||||||||||||
| 1 | ±0.25% | |||||||||||||||
| 2 | ±0.5% | |||||||||||||||
| 代号 | 管道接口 | |||||||||||||||
| J1 | M20×1.5 外螺纹 | |||||||||||||||
| J2 | G1/2 外螺纹 | |||||||||||||||
| J3 | 其他（需备注） | |||||||||||||||
| 代号 | 防爆形式 | |||||||||||||||
| d | 隔爆 | |||||||||||||||
| I | 本安 | |||||||||||||||
| 代号 | 供电电源 | |||||||||||||||
| D1 | 24VDC | |||||||||||||||
| D2 | 220VAC | |||||||||||||||
| EYK403 | G | 5 | K1 | 1 | J1 | d | D2 | （选型举例） | ||||||||
