LWQ气体涡轮流量计
-
LWQ气体涡轮流量计是吸取了国内外流量仪表先进技术，经过优化设计，综合了气体力学、流体力学、电磁学等理论而研制的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动低敏感性。

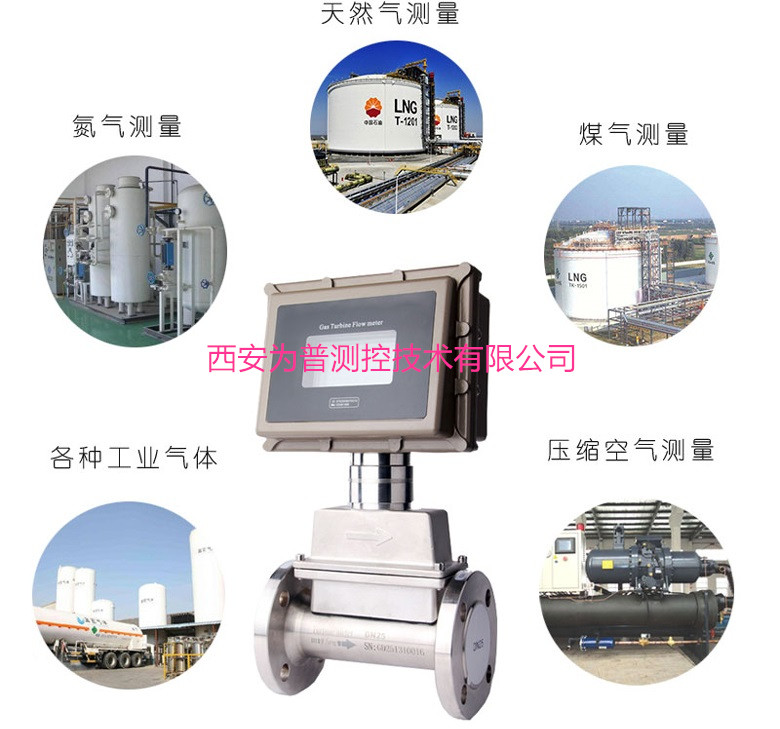

广泛适用于天然气、煤制气、液化气、轻烃气体等气体的计量。
仪表特点：
采用新型传感器，始动流量低、压力损失小、抗振性能好，不易腐蚀、可靠性好、使用寿命长。
采用新型微处理器与高性能的集成芯片，运算精度高、整机功能强大，性能优越。
按流量频率信号，可将仪表系数分八段自动进行线性修正，根据用户需要提高仪表的计算精度。
采用E2PROM数据存贮技术，具备历史数据存贮与查询功能，三种历史数据记录方式可供选择。
高精确度，一般可达±1.5%R、±1.0%R。
重复性好，短期重复性可达0.05%～0.2%，在贸易结算中是优先选用的流量计。
可检测被检测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下
（Pn=101.325KPa,Tn=293.15K）的气体流量：可实时查询温度、压力、时间、日期等数据。
技术参数：
采用新型传感器，始动流量低、压力损失小、抗振性能好，不易腐蚀、可靠性好、使用寿命长。
采用新型微处理器与高性能的集成芯片，运算精度高、整机功能强大，性能优越。
按流量频率信号，可将仪表系数分八段自动进行线性修正，根据用户需要提高仪表的计算精度。
采用E2PROM数据存贮技术，具备历史数据存贮与查询功能，三种历史数据记录方式可供选择。
高精确度，一般可达±1.5%R、±1.0%R。
重复性好，短期重复性可达0.05%～0.2%，在贸易结算中是优先选用的流量计。
可检测被检测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下
（Pn=101.325KPa,Tn=293.15K）的气体流量：可实时查询温度、压力、时间、日期等数据。
技术参数：
| 执行标准 | 封闭式管道中气体流量的测量—气体涡轮流量计（GB/T8940-2003） |
| 检定标准 | 涡轮流量计（JJG1037-2008） |
|
仪表口径（mm)及 连接方式 |
20、25、32、40、50、65、80、100、125、150、200、250、300采用法兰连接 25、40、50可采用螺纹连接 |
| 精度等级 | ±1.5%R（±1%R需特制） |
| 量程比 | 1:10 ；1:20 ；1:30 |
| 仪表材质 | 表体：304不锈钢或铸铝 叶轮：防腐ABS或优质铝合金 转换器：铸铝 |
| 使用条件 |
介质温度：-20℃～+80℃ ； 环境温度：-30℃～+60℃ 相对湿度：5%～90% ； 大气压力：86Kpa～106Kpa |
| 工作电源 |
A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 B.内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。 |
| 整机耗能 | 外电源：< 1W 内电源:平均功耗≤ 1W,可连续使用三年以上。 |
| 信号输出功能 | 脉冲信号、4-20mA电流信号、控制信号 |
| 通讯输出功能 | RS485通讯 |
| 实时记录功能 | 起停记录、日记录、定时间间隔记录 |
| 信号接线口 | 内螺纹M20×1.5或其他 |
| 防爆等级 | ExdⅡBT6或ExiaⅡCT4 |
| 防护等级 | IP65 |
| 型号 | 说明 | |||||||||
| LWQ— | □ | -□ | □ | /□ | /□ | /□ | /□ | /□ | /□ | |
| 仪表类型 | １ | 传感器（脉冲输出） | ||||||||
| 2 | 变送器（4-20mA输出） | |||||||||
| 3 | 电池供电就地仪表 | |||||||||
| 4 | 就地仪表+变送器（4-20mA输出） | |||||||||
| 5 | 温压补偿一体化（4-20mA输出） | |||||||||
| 公称通径及量程范围 | 25 | DN25 | ||||||||
| 40 | DN40 | |||||||||
| 50 | DN50 | |||||||||
| 65 | DN65 | |||||||||
| 80 | DN80 | |||||||||
| 100 | DN100 | |||||||||
| 125 | DN125 | |||||||||
| 150 | DN150 | |||||||||
| 200 | DN200 | |||||||||
| 250 | DN250 | |||||||||
| 300 | DN300 | |||||||||
| 量程范围 | A（x） | 标准范围 | ||||||||
| B（x） | 扩展范围 | |||||||||
| 表体材质 | H1 | 304不锈钢 | ||||||||
| H2 | 铸铝 | |||||||||
| 机芯材质 | M1 | 防腐ABS | ||||||||
| M2 | 铝合金 | |||||||||
| 润滑系统 | L1 | 自润滑系统 | ||||||||
| L2 | 注油润滑系统 | |||||||||
| 防爆等级 | E0 | 不防爆 | ||||||||
| E1 | ExiaⅡCT4 | |||||||||
| E2 | ExdⅡBT6 | |||||||||
| 耐压等级 | A | 常规 | ||||||||
| B(x) | 高压 | |||||||||
| 精度等级 | A | 1.5级 | ||||||||
| B(x) | 制定精度1.0级或0.75级等 | |||||||||
