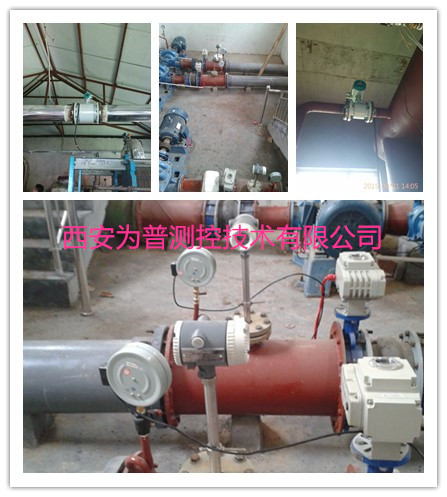

LUCB插入式涡街流量计
-
插入式涡街流量传感器，广泛的使用于各种行业大口径管道中气体、液体、蒸汽流量计量，也可测量含有微小颗粒，杂质的浑浊液体，并可作为流量变送器用于自动控制系统中。按国际标准化组织IS07145（在环形截面封闭管道中的流体流量测定---在截面一点的速度测量法），采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换为与流量成正比的脉冲或电流信号。
仪表特点：
1. 可实现不断流拆装传感器，可实现放大器与传感器分离。
2. 采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能。
3. 压力损失小，量程范围宽，范围度达25：1 。
4. 无可动部件，长期稳定，结构简单便于安装和维护。
5.可测介质温度达+250℃。
技术参数：
1. 可实现不断流拆装传感器，可实现放大器与传感器分离。
2. 采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能。
3. 压力损失小，量程范围宽，范围度达25：1 。
4. 无可动部件，长期稳定，结构简单便于安装和维护。
5.可测介质温度达+250℃。
技术参数：
| 执行标准 | 涡街流量计（JJG1029-2007） |
| 公称通径（mm） | 200、250、300、350、400、450、500、600、800、1000、1200、1500、2000 |
| 公称压力（MPa） | 1.6MPa、2.5MPa |
| 精度等级 | 液体：±2% 气体或蒸汽：±2.5% |
| 量程比 | 1:10、1:15、1:20 |
| 传感器材质 | 304不锈钢、316（L）不锈钢等 |
| 使用条件 |
介质温度：-40℃～+250℃ 环境温度：-20℃～+60℃ 相对湿度：5%～90% 大气压力：86KPa～106KPa |
| 信号输出功能 | 脉冲信号、4～20mA信号 |
| 通讯输出功能 | RS485通讯、HART协议等 |
| 工作电源 |
· 外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 · 内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。 |
| 信号线接口 | 防爆型：内螺纹M20×1.5 |
| 防爆等级 | ExiaⅡCT5或ExdⅡBT6 |
| 防护等级 | IP65或更高（可订制） |
1. 一般液体和气体适用流量范围表
2.型号及代码
表3
注:
A．液体使用流量范围的测试条件是常温水（t=20℃，ρ=1000Kg/m³）。
气体使用测量范围的测试条件是常温常压的空气（t=20℃，ρ=101.325KPa，ρ=1.205Kg/m³）
B．已知标准状态下的体积流量换算成工况下的体积流量
一般气体的计量单位常用标准状态体积计量单位，即标准立方米/小时（Nm³/h），简称“标方”。先将标准状态体积流量换算成工况状态体积流量，即 立方米/小时（m³/h）然后再与表3适用流量范围进行比较。
| 公称通径（mm） | 测量范围（m³/h） | 公称通径（mm） | 测量范围（m³/h） | ||
| 液体 | 气体 | 液体 | 气体 | ||
| 200 | 70-700 | 600-6000 | 500 | 450-4500 | 4200-42000 |
| 250 | 110-1100 | 1060-10600 | 600 | 600-6000 | 6100-61000 |
| 300 | 180-1800 | 1500-15000 | 800 | 800-8000 | 11000-110000 |
| 350 | 210-2100 | 2000-20000 | 1000 | 1200-12000 | 17000-170000 |
| 400 | 270-2700 | 2700-27000 | 1200 | 1800-18000 | 24000-240000 |
| 450 | 350-3500 | 3300-33000 | 1500 | 2600-26000 | 38000-380000 |
表3
| 型号 | 说明 | |||||||||
| LUCB— | □ | /□ | -□ | □ | □ | □ | □ | □ | □ | 利用卡门涡街原理 |
| 通径 | 200-2000mm | |||||||||
| 仪表类型 | S | 脉冲 | ||||||||
| A | 4-20mA | |||||||||
| R | 4-20mA 带RS485 | |||||||||
| H | 4-20mA 带HART | |||||||||
| W | 4-20mA 温度补偿一体化 | |||||||||
| Y | 4-20mA 温度压力补偿一体化 | |||||||||
| 安装方式 | 1 | 简易插入式 | ||||||||
| 2 | 球阀插入式 | |||||||||
| 介质 | 1 | 液体 | ||||||||
| 2 | 气体 | |||||||||
| 3 | 饱和蒸汽 | |||||||||
| 4 | 过热蒸汽 | |||||||||
| 传感器材质 | H1 | 304不锈钢 | ||||||||
| H2 | 316（L）不锈钢 | |||||||||
| 结构形式 | A | 一体型 | ||||||||
| B | 分体式 | |||||||||
| 显示 | 1 | 无 | ||||||||
| 2 | 现场液晶显示 | |||||||||
| 防爆等级 | E | 防爆，ExdIIBT6 | ||||||||
| N | 不防爆 | |||||||||
| 耐压等级 | N | 常规 | ||||||||
| H（X） | 高压（协商订货） | |||||||||
A．液体使用流量范围的测试条件是常温水（t=20℃，ρ=1000Kg/m³）。
气体使用测量范围的测试条件是常温常压的空气（t=20℃，ρ=101.325KPa，ρ=1.205Kg/m³）
B．已知标准状态下的体积流量换算成工况下的体积流量
一般气体的计量单位常用标准状态体积计量单位，即标准立方米/小时（Nm³/h），简称“标方”。先将标准状态体积流量换算成工况状态体积流量，即 立方米/小时（m³/h）然后再与表3适用流量范围进行比较。
1.结构形式
2.简易式流量计安装方法
n 在满足流量计直管段要求的安装点上开一个φ100的圆缺。
n 用φ109×4.5mm基座的下管段与管道上开好口的圆缺焊接，基座焊接后目测不得有明显的歪斜。
n 将测速探头插入管道中，调整好插入深度使测头中心与管道的中轴相吻合，测头中心线与管道中轴线的夹角不应大于5度，然后调整好流向标使其与流体的流向相同。
n 把法兰或球阀与焊接好的基座对接，用螺栓紧固好。

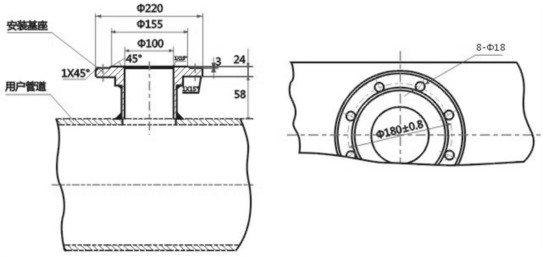

3.球阀式流量计（有截止阀型）安装和拆卸方法
n 未注尺寸和材料均由用户根据耐压强度和防腐要求自行确定。
n “安装基座”在管道上的位置应端正，直观应无明显的偏斜。
n 非钢制管道可用夹箍固定“安装基座”，但夹箍上必须有图中所示的空隙尺寸85mm，以便在安装球阀时由此空隙穿入螺栓M16×65。
n 法兰连接尺寸的标准：GB4216.4-84。
2.简易式流量计安装方法
n 在满足流量计直管段要求的安装点上开一个φ100的圆缺。
n 用φ109×4.5mm基座的下管段与管道上开好口的圆缺焊接，基座焊接后目测不得有明显的歪斜。
n 将测速探头插入管道中，调整好插入深度使测头中心与管道的中轴相吻合，测头中心线与管道中轴线的夹角不应大于5度，然后调整好流向标使其与流体的流向相同。
n 把法兰或球阀与焊接好的基座对接，用螺栓紧固好。
3.球阀式流量计（有截止阀型）安装和拆卸方法
n 未注尺寸和材料均由用户根据耐压强度和防腐要求自行确定。
n “安装基座”在管道上的位置应端正，直观应无明显的偏斜。
n 非钢制管道可用夹箍固定“安装基座”，但夹箍上必须有图中所示的空隙尺寸85mm，以便在安装球阀时由此空隙穿入螺栓M16×65。
n 法兰连接尺寸的标准：GB4216.4-84。
