WSH 电子式流量控制器
-
WSH电子式流量控制器是在热导式流量开关基础上，加装了集成微电子控制技术的智能控制器，实现了显示、变送、控制一体化。人机友好界面，自由设定各参数，自校正，自诊断报警输出，可实现二对继电器控制输出接点及4-20mA输出。

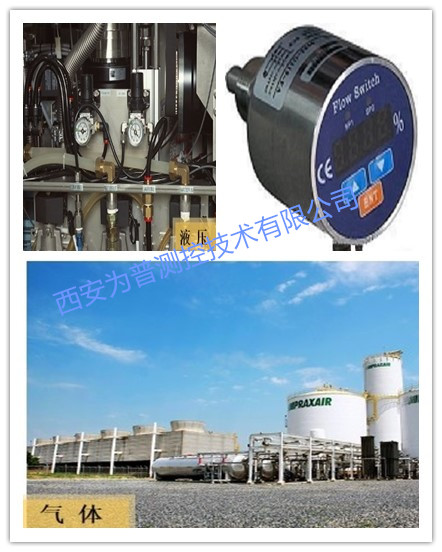

可用于气体和液压系统、循环水、切削液及润滑油的断流监测、以及泵的空转保护。
仪表特点：
1.探头采用抗结垢涂层，能有效防止管道内水垢、锈垢；
2.全防水壳体设计，不用拆卸密封；
3.适用管径范围大，设定点任意调节；
4.耐压最高达100Bar；
5.可选继电器、4~20mA输出一体化输出。
技术参数：
1.探头采用抗结垢涂层，能有效防止管道内水垢、锈垢；
2.全防水壳体设计，不用拆卸密封；
3.适用管径范围大，设定点任意调节；
4.耐压最高达100Bar；
5.可选继电器、4~20mA输出一体化输出。
技术参数：
| 测量范围 | 水：3~300cm/s; 油：3~300cm/s; 气：200~3000cm/s |
| 显示 | 七段LED数码指示输出状态 |
| 耐压 | 100bar |
| 连接方式 | G1/2 ,G1/4外螺纹；M18*1.5内螺纹；其他 |
| 接线方式 | M12接插件 |
| 设定方式 | 按键设定 |
| 响应时间 | 2~10s |
| 工作电压 | 24VDC、110VAC、220VAC |
| 输出 | PNP/NPN/继电器/4~20mA |
| 控制接点数 | 1~2对继电器,NPN三线直流输出,PNP三线直流 |
| 接点容量 | 1A/125VAC，2A/30VDC |
| 精度 | ±2.5% |
| 工作温度 | -20~80℃ |
| 探头材料 | 316L |
| 壳体材料 | 304不锈钢 |
| 环境条件 | -10~80℃,≤85%RH |
| 电气保护 | 反向/过载/短路 |
| 传感器长度 | 15mm、20mm、30mm、40mm、60mm、定制款 |
| 防护等级 | IP67 |
| WSH - | □ | □/ | □ | □ | □ | 说明 |
| 输出方式 | P | PNP输出 | ||||
| N | NPN 输出 | |||||
| D1 | 一路继电器输出 | |||||
| D2 | 两路继电器输出 | |||||
| A | 4~20mA输出 | |||||
| 供电电源 | U1 | 24VDC | ||||
| U2 | 110V AC | |||||
| U3 | 220V AC | |||||
|
传感器长度 |
15 | 探头长15mm | ||||
| 20 | 探头长20mm | |||||
| 30 | 探头长30mm | |||||
| 40 | 探头长40mm | |||||
| 60 | 探头长60mm | |||||
| DZ | 按需定制 | |||||
| 连接方式 | 1 | 螺纹G1/2外螺纹 | ||||
| 2 | 螺纹G1/4 外螺纹 | |||||
| 3 | M18*1.5内螺纹 | |||||
| 4 | 定制 | |||||
| 壳体材质 | 1 | 304不锈钢 | ||||
| 2 | 316L不锈钢 | |||||
| 3 | 铝合金 | |||||
| WSH— | DA | U1/ | 15 | 1 | 1 | 选型举例 |

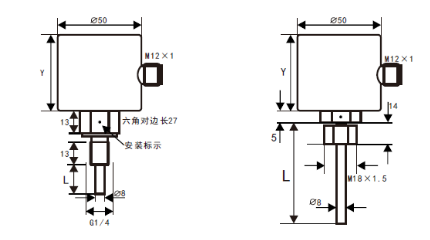

备注：上述尺寸图中，Y的长度由电源供电的方式决定，共两种（即：24VDC供电时，Y长度为45mm；110VAC,220VAC供电时，Y长度为60mm）；L长度由您所选购的产品的型号而定，共有5种(即：15mm、20mm、30mm、40mm、60mm及特殊定制)
