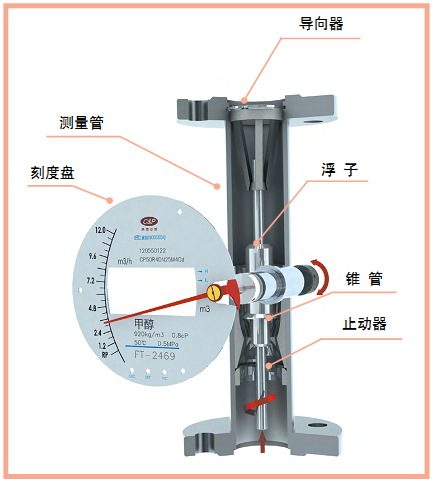

金属管浮子流量计适用于小口径和低流速介质流量测量；工作可靠，维护量小，寿命长；对于直管段要求不高；较宽的流量比10：1；双行大液晶显示，可选现场瞬时/累计流量显示，可带背光单轴灵敏指示；非接触磁耦合传动；全金属结构，适于高温、高压和强腐蚀性介质；可用于易燃、易爆危险场合；可选二线制、电池、交流供电方式；多参数标定功能；带有数据恢复，数据备份及掉电保护功能.
仪表特点：
●坚固的全金属结构设计型浮子流量计
●采用独立模块概念设计的测量管及指示器，更便于库存，维修和配件的更换。
●可选择不锈钢、哈氏合金、钛材、内衬PTFE材质测量系统；保温或伴热夹套
●按隔爆标准设计壳体，具有隔离防爆功能，可用于易燃易爆等危险场合
●带4～20mA线性输出同时具有背光LCD显示瞬时和累积流量功能变送器(可兼容HART协议)；同时可带两个报警点或累积量脉冲输出；
●Modular概念设计，其压损小，量程比大，安装维护方便，可广泛用于复杂，恶劣环境及各种介质条件的流量测量与过程控制中。
技术参数：
●测量范围：水(20℃) 1.6~200000L/h
空气(0℃,0.1013MPa) 0.05~6000m3/h
●量 程 比：标准型：10：1；特殊型：20：1
●精 度 ：标准型：1.5级 特殊型：1级
●压力损失 ：7KPa~70KPa
●压力等级 ：标准型：DN15~DN50 4.0MPa
DN80~DN100 1.6MPa
特殊型：DN15~DN50 25MPa
DN80~DN100 16MPa
●介质温度： 标准型：-80℃~+200℃；PTFE：（0~85℃）；
高温型：最高可达400℃；
●连 接： 标准型：HG20594-97标准法兰
特殊型：由用户指定的任意标准法兰
●环境温度：-40℃~+120℃
●电气连接：1/2NPT、M20×1.5、PG11
●防护类型：IP65
| 型号 | 说明 | ||||||||
| LZ- | □ | -□ | □ | /□ | /□ | /□ | /□ | /□ | |
| 转换器类型 | A | 指针型转换器，无远传输出 | |||||||
| B | 指针型转换器，24VDC供电，输出4-20mA | ||||||||
| C | 液晶屏显示转换器，自带锂电池供电 | ||||||||
| D | 液晶屏显示转换器，24VDC供电，输出4-20mA | ||||||||
| 公称通径 | 15 | 15mm | |||||||
| 25 | 25mm | ||||||||
| 40 | 40mm | ||||||||
| 50 | 50mm | ||||||||
| 80 | 80mm | ||||||||
| 100 | 100mm | ||||||||
| 150 | 150mm | ||||||||
| 工作号 | 请参照表2选取适用的测量范围对应的工作号 | ||||||||
| 测量介质 | L | 液体 | |||||||
| G | 气体 | ||||||||
| 仪表材质 | 1 | 304不锈钢 | |||||||
| 2 | 316不锈钢 | ||||||||
| 3 | 304不锈钢外壳，聚四氟乙烯衬里 | ||||||||
| 4 | 特殊材质 | ||||||||
| 结构形式 | E | 垂直安装型 | |||||||
| F | 水平安装型 | ||||||||
| 附加结构 | 1 | 标准结构型 | |||||||
| 2 | 带保温夹套型 | ||||||||
| 3 | 带气体阻尼型 | ||||||||
| 4 | 高温型（上限250℃） | ||||||||
| 5 | 高压型 | ||||||||
| 防爆等级 | N | 不防爆 | |||||||
| A | 本安防爆：ExibⅡCT4 | ||||||||
| E | 隔爆：ExdⅡBT4 | ||||||||
