20种液位计工作原理及常见故障分析
浏览: 发布日期:2018-07-16

20种液位计工作原理及常见故障分析

常见液位计种类:
1. 磁翻板液位计
2. 浮球液位计
3. 钢带液位计
4. 雷达物位计
5. 磁致伸缩液位计
6. 射频导纳液位计
7. 音叉物位计
8. 玻璃板/玻璃管液位计
9. 静压式液位计
10. 压力液位变送器
11. 电容式液位计
12. 智能电浮筒液位计
13. 浮标液位计
14. 浮筒液位变送器
15. 电接点液位计
16. 磁敏双色电子液位计
17. 液位计
18. 静压式液位计
19. 超声波液位计
20. 差压式液位计(双法兰液位计)
常见液位计工作原理:

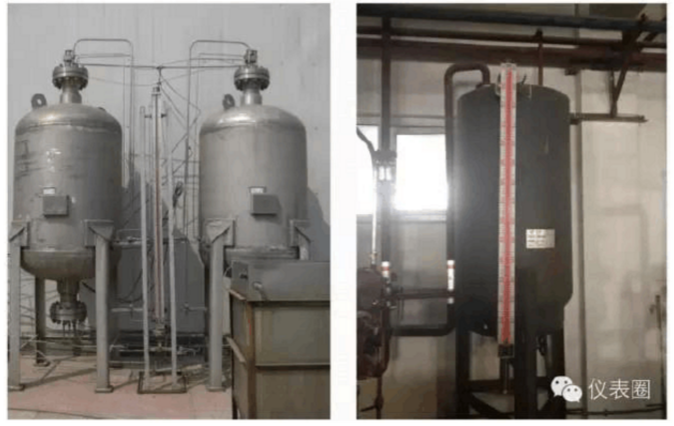

1、磁翻板液位计
 磁翻板液位计:又叫磁浮子液位计,磁翻柱液位计。
 原理:连通器原理,根据浮力原理和磁性耦合作用研发而成,当被测容器中的液位升降时,浮子内的永久磁钢通过磁耦合传递到磁翻柱指示面板,使红白翻柱翻转180°,当液位上升时翻柱由白色转为红色,当液位下降时翻柱由红色转为白色,面板上红白交界处为容器内液位的实际高度,从而实现液位显示。

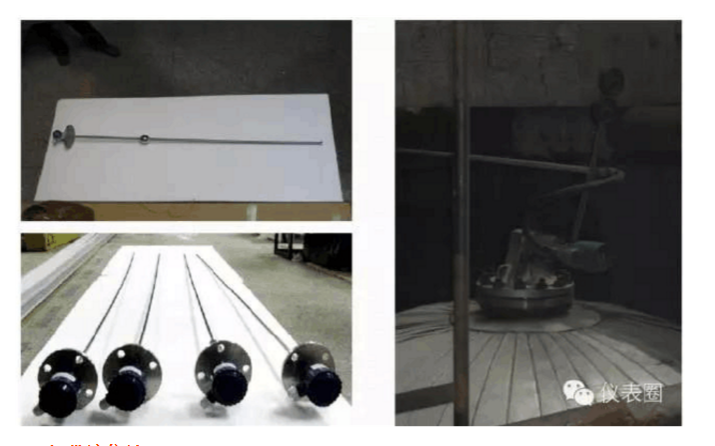

2、浮球液位计
 浮球液位计结构主要基于浮力和静磁场原理设计生产的。带有磁体的浮球(简称浮球)在被测介质中的位置受浮力作用影响:液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器(磁簧开关)作用,使串连入电路的元件(如定值电阻)的数量发生变化,进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过检测电学量的变化来反映容器内液位的情况。

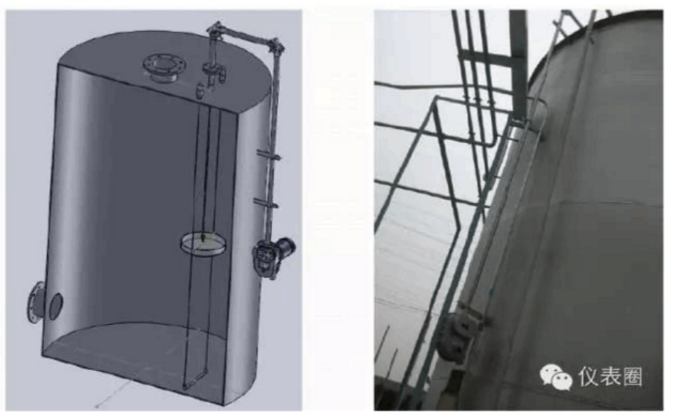

3、钢带液位计
它是利用力学平衡原理设计制作的。当液位改变时,原有的力学平衡在浮子受浮力的扰动下,将通过钢带的移动达到新的平衡,液位检测装置(浮子)根据液位的情况带动钢带移动,位移传动系统通过钢带的移动策动传动销转动,进而作用于计数器来显示液位的情况。

4、雷达液位计
